经济型300系列无铅波峰焊
产品名称:经济型300系列无铅波峰焊
发布时间:2014-08-12
浏览次数:3395
发布时间:2014-08-12
浏览次数:3395
详细信息

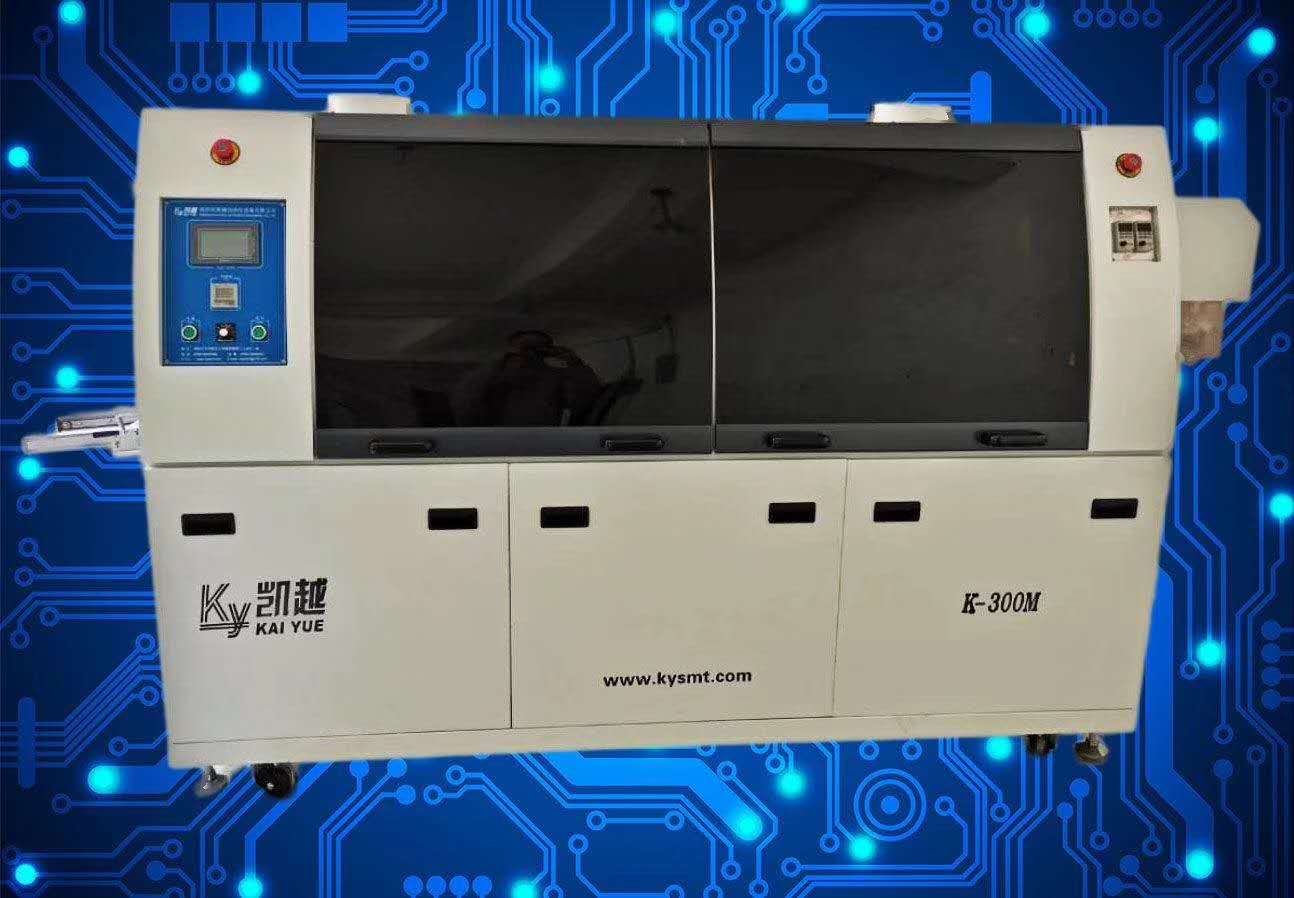

产品名称: 标准型300系列无铅双波峰焊(电脑/触摸屏/按键)
产品型号: K-300C/K-300M/K-300A
产品介绍:
产品特点:
机体线型外观设计,采用喷塑工艺,美观大方, 经久耐用
二段独立1米预热区,全热风预热,带射灯补偿装置,使PCB获得良好的焊接效果
专利压铸式钛合金链爪,不粘锡,永不变形,寿命长
全程观察窗,方便操作和维护
锡炉升降与进出,自动调与手工调结合。采用靠背式设计,防止误操作损伤机器
配有冷却模块,温度补偿模块,适合无铅焊接和多种工艺要求
公司最新发明的超平稳,超高滤波源发生器,大幅削弱了流道内部锡流震荡及紊流的产生,锡波平稳,氧化量大幅降低,维护简单
传动机构采用精密模块化设计,传动准确,寿命长,易保养
松香喷雾装置可拉出,并可拆卸,便于清洁维护
隔离式喷雾装置,助焊剂烟雾从专用风道排出
强大参数库功能,各类PCB工艺参数可按需调用操作
采用专业工业电脑控制系统,确保系统具有可靠性和稳定性
可按用户设定的日期、时间及温控参数进行自动开关机
系统故障自我诊断,故障原因自动显示,故障排除方法随时查询
加热温度采用PID闭环控制,温控稳定可靠。
闭环式自动跟踪喷雾系统,喷雾宽度和喷雾时间自动调节,并可按需设置提前和延长喷雾时间
过板自动起波,最大限度减少锡氧化量
运输系统采用离合器限力+限流器双重保护
短路及过流保护系统
运输系统闭环控制。无级调速,精确控制PCB预热与焊接时间。
工业电脑控制系统双波峰焊接装置,除兼容一贯的机器自动化性能外更采用流线型机体设计,简单便捷的电脑视窗系统,将自动化生产及管理纪录提升至更高层次
技术参数:
产品型号: K-300C/K-300M/K-300A
产品介绍:
产品特点:
机体线型外观设计,采用喷塑工艺,美观大方, 经久耐用
二段独立1米预热区,全热风预热,带射灯补偿装置,使PCB获得良好的焊接效果
专利压铸式钛合金链爪,不粘锡,永不变形,寿命长
全程观察窗,方便操作和维护
锡炉升降与进出,自动调与手工调结合。采用靠背式设计,防止误操作损伤机器
配有冷却模块,温度补偿模块,适合无铅焊接和多种工艺要求
公司最新发明的超平稳,超高滤波源发生器,大幅削弱了流道内部锡流震荡及紊流的产生,锡波平稳,氧化量大幅降低,维护简单
传动机构采用精密模块化设计,传动准确,寿命长,易保养
松香喷雾装置可拉出,并可拆卸,便于清洁维护
隔离式喷雾装置,助焊剂烟雾从专用风道排出
强大参数库功能,各类PCB工艺参数可按需调用操作
采用专业工业电脑控制系统,确保系统具有可靠性和稳定性
可按用户设定的日期、时间及温控参数进行自动开关机
系统故障自我诊断,故障原因自动显示,故障排除方法随时查询
加热温度采用PID闭环控制,温控稳定可靠。
闭环式自动跟踪喷雾系统,喷雾宽度和喷雾时间自动调节,并可按需设置提前和延长喷雾时间
过板自动起波,最大限度减少锡氧化量
运输系统采用离合器限力+限流器双重保护
短路及过流保护系统
运输系统闭环控制。无级调速,精确控制PCB预热与焊接时间。
工业电脑控制系统双波峰焊接装置,除兼容一贯的机器自动化性能外更采用流线型机体设计,简单便捷的电脑视窗系统,将自动化生产及管理纪录提升至更高层次
技术参数:
项目 | K-300A | K-300M | K-300C |
控制方式 | 按键+PLC Keys+PLC | 触摸屏+PLC Touchscreen+PLC | 电脑(windows操作系统)+PLC Computer+PLC |
运输马达 | 1P AC220V 90W | ||
运输速度 | 300-1500mm/min | ||
基板宽度 | 50-300mm(W) | ||
运输高度 | 750±20mm | ||
预加热区 | 功率:6KW长度:1000mm二段PID控制温度:(室温-250℃) | ||
预热方式 | 红外/热风 | ||
锡炉加热 | 6KW(室温-300℃) | ||
锡炉容量 | 220KG | ||
波峰高度 | 0-12mm | ||
波峰马达 | 3P AC220V 0.25KW×2pcs | ||
洗爪泵 | 1P AC220V 10W | ||
冷却 | 强制轴流风扇冷却 | ||
PCB运输方向 | L→R(R→L) | ||
喷头移动马达 | 气缸/步进 | ||
助焊剂容量 | 6Litres | ||
助焊剂气压 | 3-5BAR | ||
焊接角度 | 4-6° | ||
电源 | 3P AC380V 50HZ 63A | ||
总功率/运行功率 | 13KW/3.5KW | ||
机身尺寸 | 2300(L)×1200(W)×1600mm(H) | ||
外型尺寸 | 3000(L)×1200(W)×1600mm(H) | ||
净重 | 1000KG | ||
排风量要求 | 20立方/分钟2(通道)∮200mm |
